27./28. November [11:00]: Papa liegt mit heftiger Grippe im Bett und ich arbeite währenddessen in der Werkstatt und bin sozusagen "Beistand in Rufnähe".

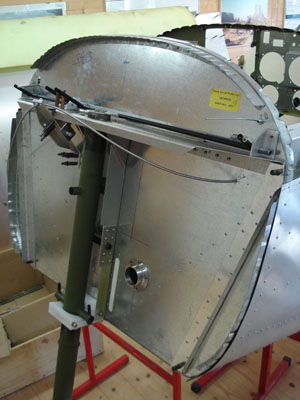

Die Firewall wird vorbereitet: Oben wird das Throttel-Gestänge eingebaut mit Bowdenzug für Gas Pilot (rechts auf Bild) und Stange für Copilot (im Bild links). Über die Halterung in der Mitte werden später die Bowdenzüge auf die beiden Vergaser geführt.

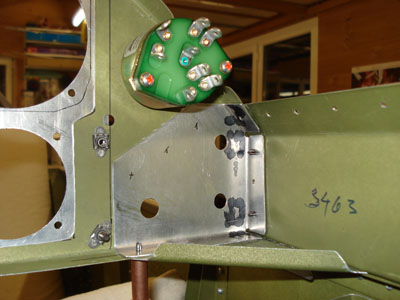

Gashebel und Cabin Heat Control auf der Copiloten-Seite des Instrumentenbretts:

Die Cabin-Heat wird von der rechten Panel-Seite aus bedient:

25. November [2:00]: Ausrichten der Halterung für den magnetischen Kompass von Dynon hinter der Bodenluke:

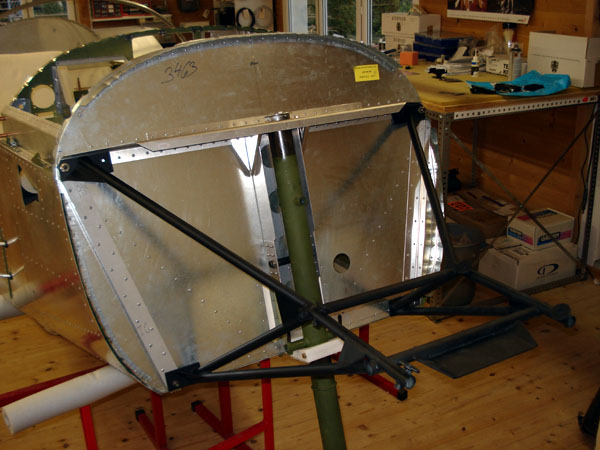

Ausserdem montiere ich den Motorträger - passt hervorragend!!!

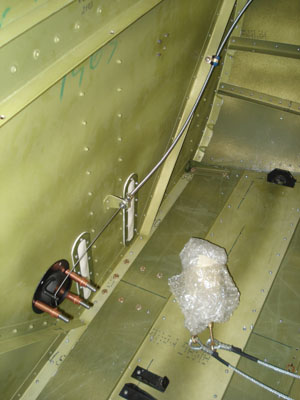

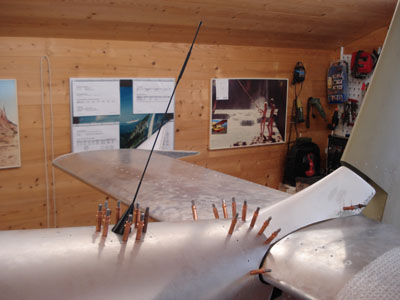

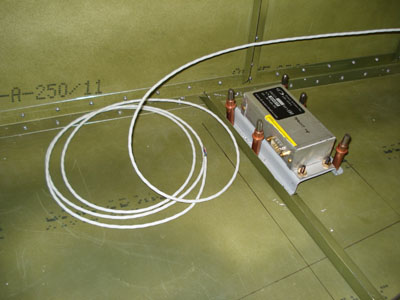

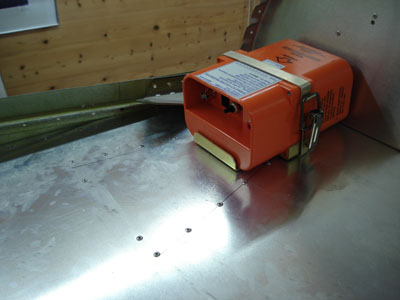

19. November [7:00]: Einbau der ELT-Antenne vor dem Seitenruder - da habe ich die 3 ft (1 m) Abstand von der COM-Antenne problemlos. Das Antennenkabel verlege ich am rechten Rumpflängsholm. Das ELT baue ich auf der rechten Seite des Gepäckfachs hinter den Sitzen ein. Dazu muss ich den Boden mit 2 Alu-Profilen verstärken.

Den Temperatursensor des Dynon EFIS D-10A (welcher über den externen magnetischen Kompass angeschlossen wird) montiere ich unterhalb des rechten Höhenleitwerks. Hier ist der Sensor im Schatten und weit genug weg von der Auspuffanlage.

Die Halterung für den externen magnetischen Kompass fertige ich aus einem Alu-Profil. Der Kompass wird später hinter der Boden-Zugangsluke befestigt.

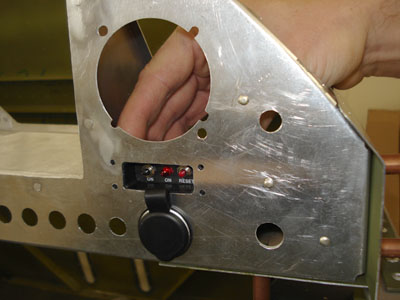

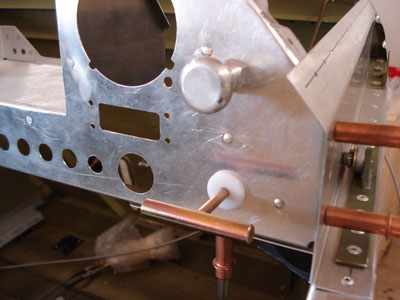

19. November [3:00]: Weiterarbeit am Instrumentenbrett: Einbau von rechtem Throttle (mit Nylon-Bearing), Cabin Heat und ELT-Controller. Ausserdem verstärke ich auch auf der rechten Seite das Instrumentenbrett mit einem 0,032" Alu-Blech.

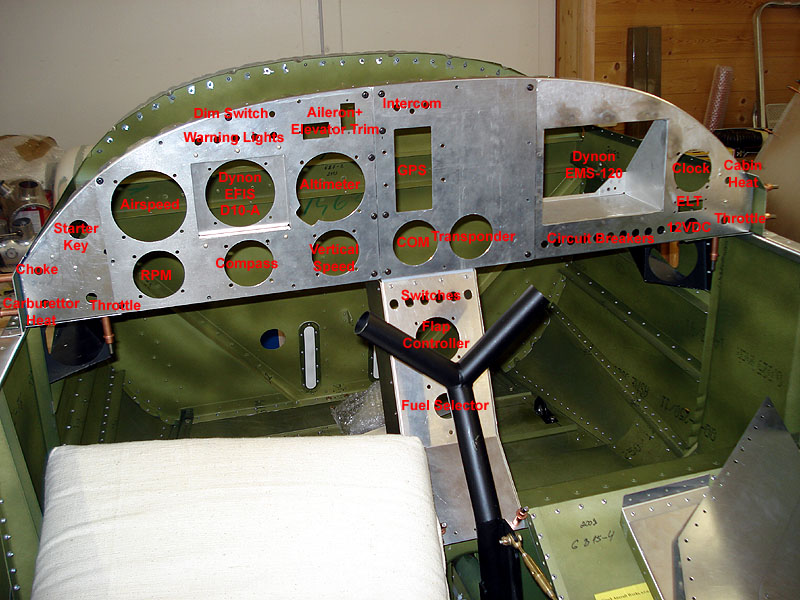

Das Instrumentenbrett ist jetzt komplett! Es fehlen noch die Bohrungen für COM und Transponder (vermutlich Filser-Geräte, die ich aber noch nicht gekauft habe) und evtl. der Einbau des Harman Kardon iPod-Controllers resp. Amplifiers.

18. November [3:00]: Update Dynon EMS-120 mit Version 4.0, jetzt sollte eine Kommunikation per RS232 zwischen D-10A und EMS-120 möglich sein ...

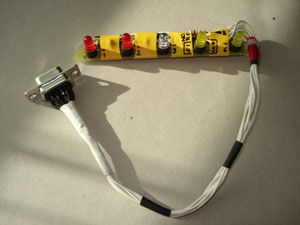

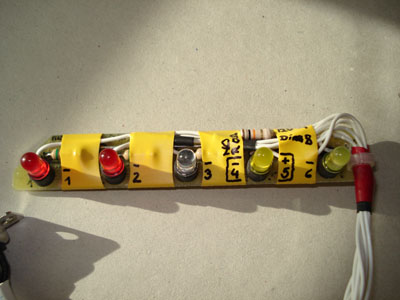

Die Warning-Lights, welche ich im Frühling auf eine Streifenplatine gelötet habe (Eintrag 24. Mai 2007), werden umgebaut: Die Hartpapierplatine ist gemäss Angaben von meinem Bruder nicht geeignet für Umgebungen mit Vibrationen. Jetzt sind die LEDs auf einer Composite-Platine, der Aufbau ist einfacher und konsequenter gestaltet und es ist zusätzlich eine Möglichkeit für das Dimmen der LEDs (Flug in der Dämmerung ) eingebaut. Der Anschluss für die Warning Lights ist über einen D-Sub-Stecker (9-PIN) realisiert.

Aufteilung der LED:
(1) ROT: Low Oil Pressure
(2) ROT: Low Fuel Pressure
(3) ROT BLINKEND: Dynon EMS Alarm
(4) GELB: Generator Warnung (direkt am Schicke-Generator-Regler GR6 anschliessbar, kein Vorwiderstand auf Platine)
(5) GELB: Canopy/Wing Lockers not closed

16. November [8:00]: Die Abdeckung für das Bremsventil wird auf der Seite zum Piloten noch mit einer Abdeckung versehen - jetzt gefällt mir das Teil:

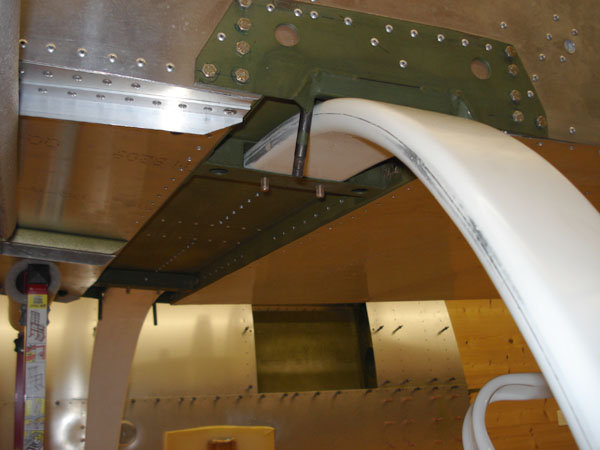

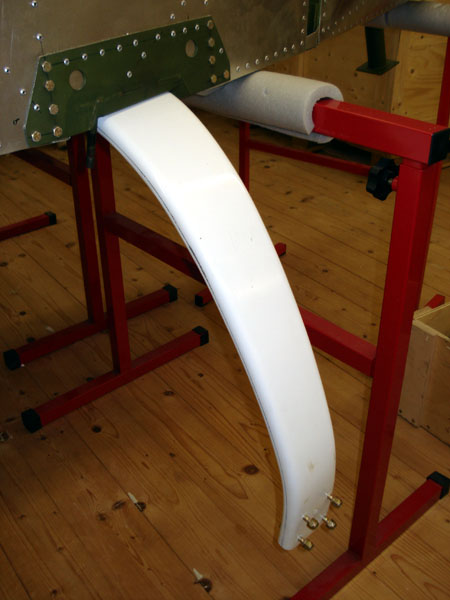

Das Nose-Gear ist sehr leicht einzubauen. Ich verschraube noch nicht alles, weil die Teile erst Lackiert werden müssen. Die GFK-Hauptfahrwerk-Schwingen passen in die dafür vorgesehene Führung im Fahrwerks-Rumpfholm. Der Einbau geht eigentlich auch sehr einfach. Zu den Wheel-Fairings fehlen mir leider die Montage-Bauteile; die muss ich mal bei CZAW nachfordern. Das Kunststoff-Fahrwerk ist Standard bei der Version von CZAW.

Auf dem Bild oben ist die Aufnahme der Schwingen deutlich sichtbar.

13. November [9:00]: Die Höhenleitwerk/Seitenruder-GFK-Abdeckung passt nun recht gut, allerdings ist auf der linken Seite immer noch ein Spalt zwischen GFK-Teil und Höhenleitwerk - da muss ich noch ca. 2 mm auflaminieren.

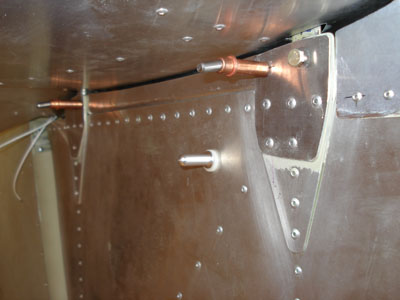

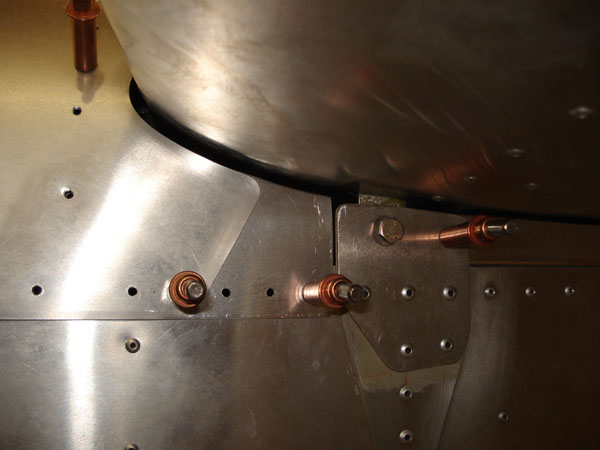

 Die obere Beplankung des Rumpfes hinten führt nicht ganz bis an die Halterungen des Höhenleitwerks. Hier passe ich zwei 0,032" Alu-Platten an, welche direkt mit Rumpf und oberer Beplankung vernietet werden. Sieht irgendwie "fertiger" aus...

Das Seitenruder ist an der Nasenleiste unten offen (im Bild oben sichtbar). Hier werde ich evtl. noch eine Rippe einpassen, für die ich allerdings noch eine (Holz-)Form bauen muss für das Formen. Mal sehen, ob sich das lohnt (auch gewichtsmässig?).

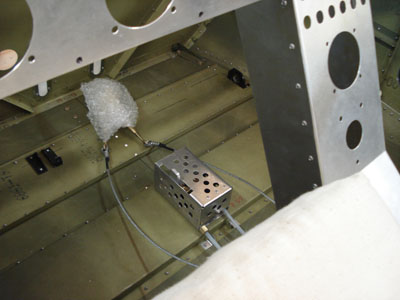

 Das Ventil für die Parkbremse ist am Boden im Fuss/Pedalen-Bereich angebracht. Ursprünglich ist ein Bowdenzug für die Ansteuerung der Parkbremse gedacht - der ist aber sehr schwer und gefällt mir deshalb nicht. In Martin Gautschi's Jodel (HB-SEW) ist die Parkbremse als einfacher Hebel vor den Pedalen eingebaut. Ich fertige eine Alu-Box und verlängere den Ansteuerhebel des Ventils mit einem Alu-Vollprofil - das sollte so bestens funktionieren. Das untere Bild zeigt übrigens die Parkbremsen in gesetzter Stellung. Beim Start (positive Beschleunigung) sollte der Hebel also nicht eigenständig in die gesetzte Position gehen.

Im Instrumentenbrett baue ich die Verstärkung für Gashebel, Choke und Carburettor Heat-Ansteuerung ein. Oberhalb befindet sich das Zündschloss (Magneten und Starter):

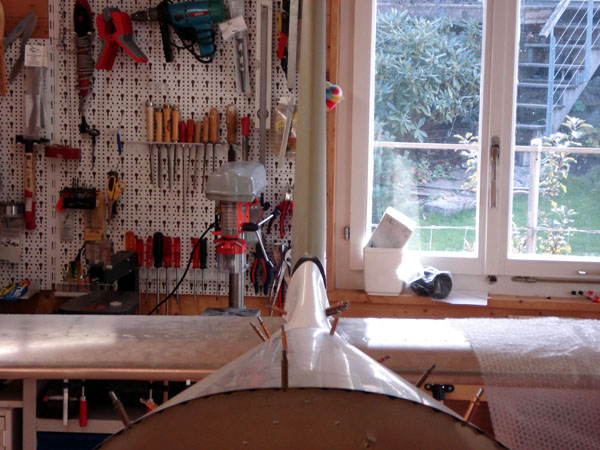

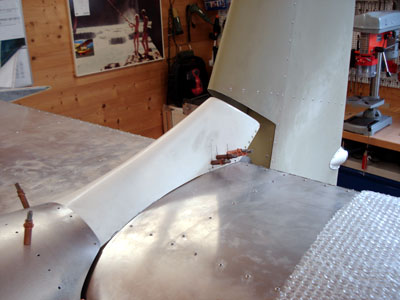

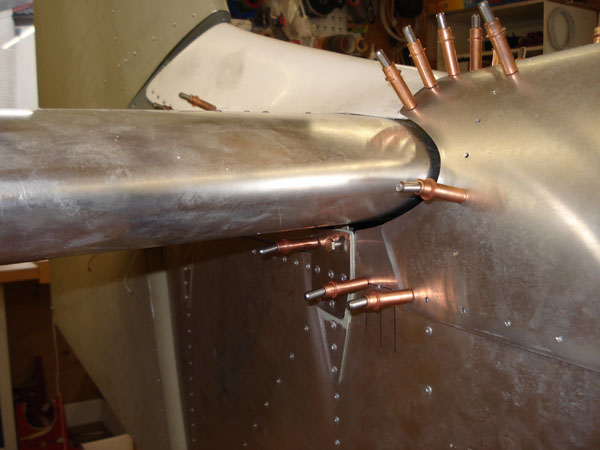

9. November [4:00]: Die GFK-Abdeckung wird an das Höhenleitwerk angepasst: Sitzt jetzt deutlich besser (siehe Bild) und ist praktisch symmetrisch... Ausserdem schliesse ich probehalber das Höhenruder an die Steuerseile/Steuerknüppel an. Funktioniert bestens!

8. November [3:00]: Die GFK-Abdeckung auf dem Höhenleitwerk für das Seitenruder ist schief geschnitten worden! Die linke Seite ist 5 mm länger wie die rechte Seite, die Abdeckung ist nicht in Flucht mit dem Seitenruder. Heute schliesse ich die Löcher von den Nieten mit Epoxy/GFK-Matte und kürze die untere Seite um 5 mm.

Ausserdem verkable ich den Steuerknüppel von Ray Allen - 7 Kabel kommen total aus dem Steuerknüppel (Trimmung und PTT).
